圧延異形条とは断面の形状に段差(凹凸)のある金属条のことを異形条といい、中でも圧延加工にて異形条へ加工されたものを圧延異形条と言います。
切削加工に比べ、材料ロスが少ない、表面粗さが小さい、波打ち、横曲がりが小さい、切削加工硬化層がない等の特徴があり、様々な製品の性能向上、コストダウンを提案しています。

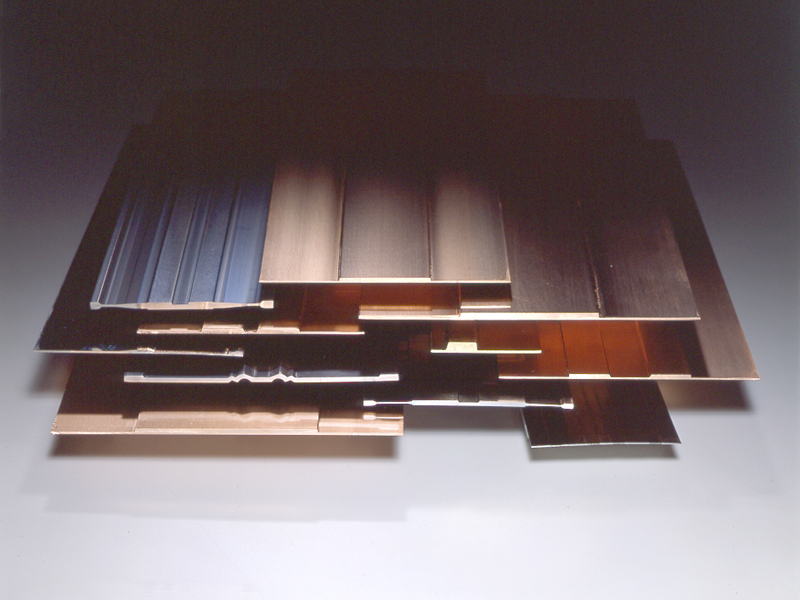

また、当社では銅系材料だけでなくステンレスなどの鉄系やチタンなどの難加工材も可能です。片面異形加工だけでなく、両面異形加工などフレキシブルにオーダーメイドが可能(右図)、高精度、高品質をお約束します。
切削加工に比べ、材料ロスが少ない、表面粗さが小さい、波打ち、横曲がりが小さい、切削加工硬化層がない等の特徴があり、様々な製品の性能向上、コストダウンを提案しています。
また、当社では銅系材料だけでなくステンレスなどの鉄系やチタンなどの難加工材も可能です。片面異形加工だけでなく、両面異形加工などフレキシブルにオーダーメイドが可能(右図)、高精度、高品質をお約束します。
異形条使用例

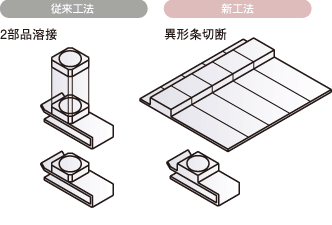

従来溶接していたナットと板ばねを、異形条を用いて部品点数と工程の削減。

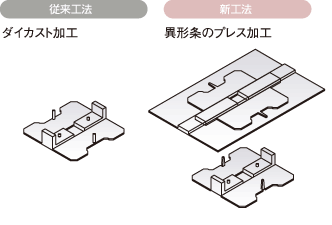

複雑なダイカスト部品をプレス加工に変えてコスト削減。
- その他の用途例：
- IC・LED・LD・トランジスタ用リードフレーム、各種コネクター、各種ばね、端子、クラッド母材、磁気部品、OA機器部品、モーター部品、自動車部品等
寸法範囲・精度

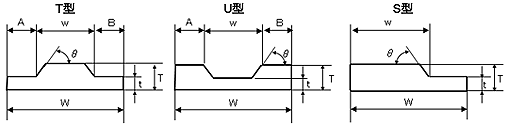

寸法範囲
| T型* | U型* | S型 | ||
|---|---|---|---|---|
| 板厚 | 薄部(t) | 0.10〜2.00 | 0.10〜2.00 | 0.10〜2.00 |
| 厚部(T) | 0.20〜3.00 | 0.15〜2.00 | 0.15〜2.00 | |
| 比(T/t) | 1〜6 | 1〜4 | 1〜6 | |
| 板巾 | 全巾(W)※ | 10〜120 | 10〜120 | 10〜100 |
| 異形巾(w) | 〜100 | 〜50 | 〜50 | |
| 比(w/W) | 〜0.8 | 〜0.8 | 〜0.8 | |
| 角度 | θ | <90° | <90° | <90° |
*端面基準での加工も可能です。
寸法精度・表面粗さ
| 普通級 | 厚さ 許容差 |
巾許容差 | |A-B| 許容差 |
表面粗さ （Ｒｚ） |
|||
|---|---|---|---|---|---|---|---|
| 厚さ | 全巾(W) | 異形巾(w) | |||||
| 50以下 | 50以上 | 25以下 | 25以上 | ||||
| 0.10〜0.15 | ±0.010 | ±0.10 | ±0.15 | ±0.05 | ±0.07 | 0.1以下 | 1.5µm |
| 0.15〜0.35 | ±0.015 | ||||||
| 0.35〜0.80 | ±0.020 | ±0.15 | ±0.20 | ±0.06 | ±0.08 | ||
| 0.80〜2.00 | ±0.030 | ||||||
| 2.00〜4.00 | ±0.035 | ±0.20 | ±0.25 | ±0.07 | ±0.09 | ||
| 精密級 | 厚さ 許容差 |
巾許容差 | |A-B| 許容差 |
表面粗さ （Ｒｚ） |
|||
|---|---|---|---|---|---|---|---|
| 厚さ | 全巾(W) | 異形巾(w) | |||||
| 50以下 | 50以上 | 25以下 | 25以上 | ||||
| 0.10〜0.15 | ±0.005 | ±0.05 | ±0.10 | ±0.03 | ±0.04 | 0.05以下 | 0.8µm |
| 0.15〜0.35 | ±0.008 | ||||||
| 0.35〜0.80 | ±0.010 | ±0.08 | ±0.12 | ±0.04 | ±0.05 | ||
| 0.80〜2.00 | ±0.013 | ||||||
| 2.00〜4.00 | ±0.015 | ±0.12 | ±0.15 | ±0.05 | ±0.07 | ||

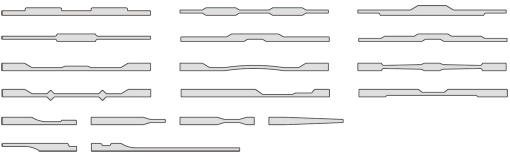

形状例
